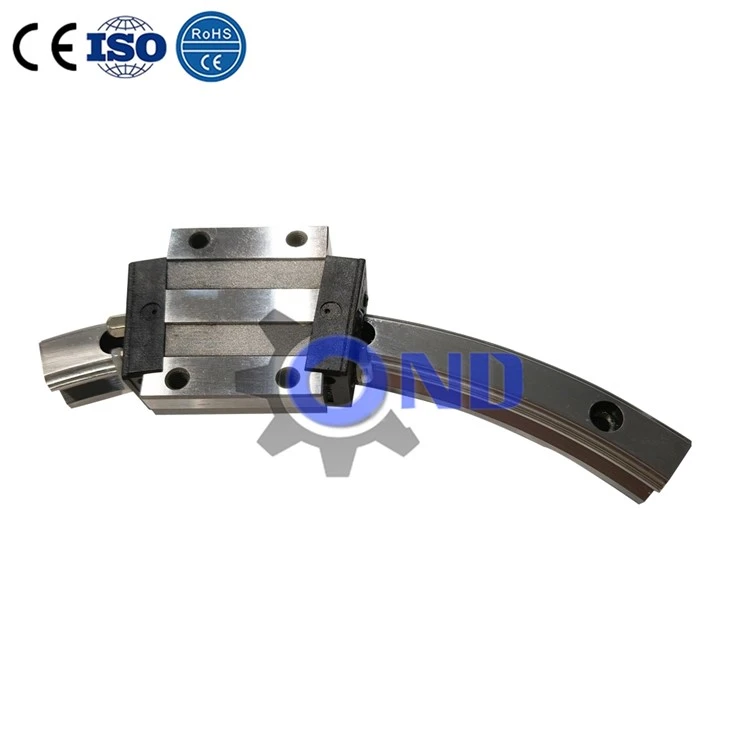

Guide linéaire incurvé

Description du produit

Le guide linéaire courbe est un nouveau type de guide roulant présentant les caractéristiques suivantes :
Mode mouvement : le curseur peut se déplacer en arc de cercle le long d'une piste circulaire, adapté pour connecter plusieurs segments de pistes en arc de cercle pour former un anneau complet.

Applications larges : largement utilisé dans les équipements de coupe rotative, d'inspection et de soudage de tuyaux.

Haute précision : par rapport aux dispositifs de guidage coulissant traditionnels, le guide linéaire incurvé permet d'obtenir un mouvement de haute précision-sans jeu et de haute-.

Personnalisation : le rayon peut être personnalisé pour répondre à des besoins spécifiques, adapté à différentes configurations de voies.

Ces caractéristiques rendent le guidage linéaire courbe précieux dans l'automatisation et la construction mécanique.

Guide linéaire incurvé : permettant un mouvement non-linéaire fluide et précis

Un rail de guidage linéaire incurvé est un type spécialisé de système de mouvement linéaire conçu pour faciliter le mouvement guidé le long d'un arc de cercle plutôt que d'une ligne droite. Alors que les guides linéaires standards constituent l'épine dorsale du mouvement rectiligne, les guides courbes ouvrent de nouvelles possibilités pour des trajectoires de mouvement complexes, peu encombrantes et très efficaces dans l'automatisation et les machines avancées.

I. Variations de modèle et de conception

Contrairement aux guides linéaires standards, les guides courbes sont des composants hautement personnalisés. Leurs « modèles » sont généralement définis par leurs principaux paramètres géométriques et de performances plutôt que par un numéro de pièce standard.

Paramètres de définition principaux :

Rayon de courbure (R) :La spécification la plus critique (par exemple, R500 mm, R1 000 mm). Cela détermine la taille de l'arc.

Angle d'arc :La longueur angulaire de la courbe (par exemple, 30 degrés, 90 degrés, 180 degrés ou un cercle complet de 360 degrés).

Taille/Profil :Basé sur des largeurs de rail standard (par exemple, équivalentes àRG15, RG25, RG45), qui dicte la capacité de charge et la taille.

Élément roulant :Comme leurs homologues hétérosexuels, ils peuvent utiliserballeourouleauconceptions, avec des rouleaux offrant une capacité de charge et une rigidité plus élevées pour les chemins courbes.

Configurations courantes :

Courbes à-axe unique :Un arc simple d’un angle et d’un rayon spécifiques.

 S-Courbes :Combiner deux arcs opposés pour un changement de direction en douceur.

Guides circulaires-complets :Une boucle complète à 360 degrés, permettant un mouvement rotatif continu avec la précision et la rigidité d'un guide linéaire.

II. Caractéristiques clés et arguments de vente

Les guides linéaires incurvés héritent des principaux avantages des guides linéaires de précision et les adaptent au mouvement circulaire, offrant ainsi des avantages uniques.

Transition transparente des chemins linéaires aux chemins courbes :Ils peuvent être parfaitement intégrés à des sections de guidage droites, créant ainsi un chemin continu pour un mouvement fluide et ininterrompu sans avoir besoin de transferts ou de liaisons complexes.

Rigidité et précision élevées dans un chemin courbe :Le chariot maintient un contact total avec le chemin de roulement en acier trempé tout au long de l'arc, garantissant un guidage précis, un jeu minimal et une rigidité élevée, même sous des charges de moment. Il s'agit d'un avantage significatif par rapport aux bras pivotants ou aux solutions de roulements plus simples.

Optimisation de l'espace et conception de machines compactes :En utilisant le mouvement courbe, les ingénieurs peuvent concevoir des machines plus compactes qui s'adaptent à des empreintes plus petites, éliminant ainsi le besoin de grands dégagements requis pour que les actionneurs en ligne-en ligne droite effectuent des virages larges.

Fonctionnement fluide et silencieux :Le chemin de roulement rectifié avec précision et le système de recirculation de billes et de rouleaux garantissent une friction et une vibration faibles, ce qui se traduit par un fonctionnement exceptionnellement fluide et silencieux, même à des vitesses élevées.

Capacité de charge élevée :Comme les guides standards, les versions incurvées sont capables de supporter des charges importantes dans plusieurs directions (charges radiales, radiales inversées- et de moment), ce qui les rend adaptées au transport de charges utiles lourdes.

Entretien réduit et longue durée de vie :Ils présentent la même construction durable, les mêmes chariots scellés et les mêmes points de lubrification que les guides standard, garantissant une fiabilité élevée et une longue durée de vie avec un minimum d'entretien.

III. Scénarios d'application

Les guides linéaires incurvés sont déployés dans des applications où l'espace, la fluidité des mouvements et la précision sur un chemin courbe sont essentiels.

Systèmes de manutention et de transfert de palettes :Dans les lignes d'assemblage et d'emballage automatisées, les guides incurvés redirigent en douceur les palettes ou les supports autour des coins, reliant des lignes droites parallèles sans arrêter ni-resserrer la pièce. Ceci est courant dans les secteurs de l’automobile et des biens de consommation.

Tables d'indexation rotatives :Un guide circulaire complet à 360 degrés peut constituer la base d'une table rotative de haute-précision, offrant une rigidité, une précision et une vitesse supérieures à celles des roulements d'orientation traditionnels. C’est idéal pour les postes d’usinage, d’inspection et d’assemblage.

Entreposage et logistique automatisés (AS/RS) :Utilisé dans les wagons de transfert et les systèmes de tri qui déplacent les bacs ou les bacs à travers des chemins complexes, naviguant dans les virages serrés avec fiabilité.

Machines d'emballage et d'embouteillage :Guidez les bouteilles, les canettes ou les emballages à travers des chemins courbes pour les processus d'étiquetage, de remplissage, de bouchage et d'inspection, garantissant une orientation cohérente et un flux fluide.

Robotique et outillage-de-bras (EOAT) :Les outils ou pinces robotiques complexes peuvent utiliser des guides incurvés à petit rayon-pour créer des modèles de mouvement complexes pour des tâches telles que l'insertion de pièces ou la manipulation dans des espaces confinés.

Machines spécialisées et manèges :Dans des applications telles que les chariots de caméra avancés, les plates-formes de simulation ou les systèmes de conduite douce, les guides incurvés fournissent le mouvement contrôlé et précis requis pour un chemin spécifique et reproductible.

Conclusion

En résumé, les rails de guidage linéaires incurvés constituent une solution sophistiquée pour étendre les capacités des systèmes de mouvement au-delà des lignes droites. En offrant la précision et la rigidité d'un guidage linéaire sur une trajectoire incurvée personnalisée, ils permettent des conceptions de machines plus innovantes, compactes et efficaces dans un large éventail d'industries de haute technologie.
