Salut les passionnés d'équipement ! Si vous êtes à la recherche d'engrenages droits en laiton, vous êtes au bon endroit. Je suis un fournisseur de ces composants étonnants et je suis ici pour parler de quelque chose de crucial : le calcul de la résistance à la flexion des engrenages droits en laiton. C'est un sujet qui peut paraître un peu technique au début, mais il est extrêmement important de s'assurer que vos équipements fonctionnent bien et durent longtemps.
Tout d’abord, comprenons pourquoi la résistance à la flexion est si importante. Lorsqu'un engrenage droit fonctionne, les dents sont constamment soumises à des contraintes. La contrainte de flexion sur les dents de l'engrenage peut provoquer des fissures, de l'usure et même une défaillance si elle dépasse la capacité de l'engrenage. Il est donc essentiel de bien comprendre comment calculer cette résistance pour choisir le bon équipement pour votre application.
Les bases des engrenages droits en laiton
Le laiton est un matériau populaire pour les engrenages droits en raison de sa bonne combinaison de propriétés. Il est résistant à la corrosion, a une résistance décente et est relativement facile à usiner. Les engrenages droits sont le type d'engrenage le plus simple, avec des dents parallèles à l'axe de l'engrenage. Ils sont utilisés dans un large éventail d'applications, depuis les petits appareils mécaniques jusqu'aux grandes machines industrielles.

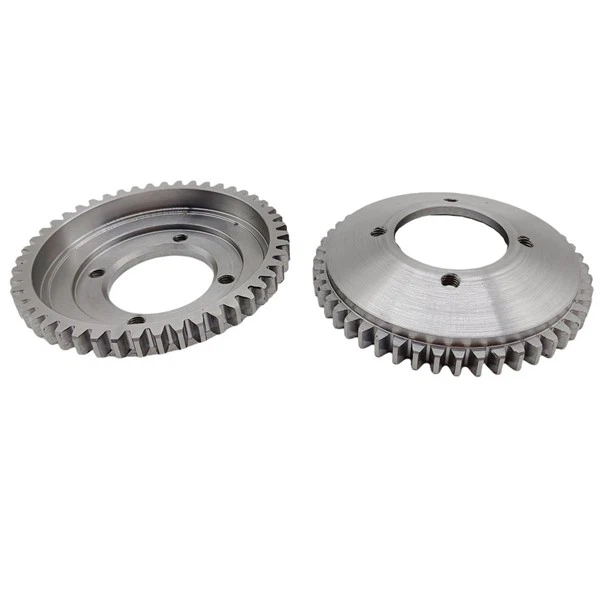

Maintenant, si vous recherchez différents types d'engrenages droits, nous avons ce qu'il vous faut. Consultez notreEngrenage droit fraisé à 18 et 20 dents,Pignon d'engrenage, etEngrenage droit en plastique. Chacun d’entre eux possède ses propres caractéristiques et convient à différents besoins.
Méthodes de calcul
Équation de flexion de Lewis
L’une des méthodes les plus couramment utilisées pour calculer la résistance à la flexion des dents d’engrenages est l’équation de flexion de Lewis. Il a été développé en 1892 par Wilfred Lewis, et il est toujours d'actualité aujourd'hui.
La formule de base de l’équation de flexion de Lewis est :
$\sigma=\frac{W_t}{F\cdot m\cdot Y}$
Où:
- $\sigma$ est la contrainte de flexion (en livres par pouce carré ou MPa, selon votre système d'unités).
- $W_t$ est la charge tangentielle sur la dent de l'engrenage (c'est la force qui provoque réellement la flexion).
- $F$ est la largeur de la face de l'engrenage (la largeur de la dent de l'engrenage le long de l'axe).
- $m$ est le module de l'équipement. Le module est une mesure de la taille des dents de l'engrenage. Il est défini comme le rapport entre le diamètre primitif et le nombre de dents.
- $Y$ est le facteur de forme Lewis, qui dépend du nombre de dents de l'engrenage.
Décomposons cela un peu. La charge tangentielle $W_t$ peut être calculée à partir de la puissance transmise par l'engrenage et de sa vitesse de rotation. Si vous connaissez la puissance $P$ (en chevaux ou en watts) et la vitesse de rotation $n$ (en tours par minute), vous pouvez utiliser la formule suivante pour trouver $W_t$ :
$W_t=\frac{63025\cdot P}{d\cdot n}$ (en unités anglaises, où $d$ est le diamètre primitif de l'engrenage en pouces)
ou
$W_t=\frac{9550\cdot P}{d\cdot n}$ (en unités SI, où $d$ est en mètres)
Le facteur de forme Lewis $Y$ est un peu plus délicat. C'est une valeur qui prend en compte la forme de la dent de l'engrenage. Vous pouvez trouver des tableaux dans les manuels de conception d'engrenages qui vous donnent la valeur de $Y$ en fonction du nombre de dents de l'engrenage. Généralement, à mesure que le nombre de dents augmente, la valeur de $Y$ augmente également.
Méthode AGMA
L'American Gear Manufacturers Association (AGMA) a également développé une méthode plus détaillée pour calculer la résistance à la flexion des engrenages. Cette méthode prend en compte plus de facteurs que l'équation de flexion de Lewis, tels que la qualité de fabrication des engrenages, la répartition des charges et les effets dynamiques.
La formule AGMA pour la contrainte de flexion est la suivante :
$\sigma=W_t\cdot K_o\cdot K_v\cdot\frac{K_s}{F\cdot m}\cdot\frac{K_m\cdot K_B}{J}$
Où:
- $K_o$ est le facteur de surcharge, qui prend en compte toutes les charges supplémentaires qui pourraient être appliquées à l'engrenage en raison de facteurs tels que les chocs ou les vibrations.
- $K_v$ est le facteur dynamique, qui prend en compte les effets de la vitesse de rotation de l'engrenage sur la contrainte.
- $K_s$ est le facteur de taille, qui prend en compte la taille de l'engrenage.
- $K_m$ est le facteur de répartition de la charge, qui explique la façon dont la charge est répartie sur la face de l'engrenage.
- $K_B$ est le facteur d'épaisseur de jante, qui est important si l'engrenage a une jante fine.
- $J$ est le facteur géométrique, qui est similaire au facteur de forme Lewis mais est plus précis car il prend en compte davantage d'aspects de la géométrie des dents d'engrenage.
La méthode AGMA est plus précise mais aussi plus complexe. Vous devez avoir une bonne compréhension de tous ces facteurs et savoir comment déterminer leurs valeurs.
Facteurs affectant la résistance à la flexion
Propriétés des matériaux
La qualité et les propriétés du laiton utilisé dans l'engrenage jouent un rôle important dans sa résistance à la flexion. Différents types de laiton ont des compositions et des propriétés mécaniques différentes. Par exemple, le laiton avec une teneur plus élevée en cuivre peut être plus résistant et plus ductile, ce qui peut l'aider à résister à des contraintes de flexion plus élevées.
Géométrie des engrenages
La forme et la taille des dents d’engrenage affectent également la résistance à la flexion. Les dents ayant un rayon plus grand à la racine sont moins susceptibles de développer des concentrations de contraintes et sont donc plus solides. La largeur de la face de l'engrenage compte également. Une largeur de face plus large peut répartir la charge plus uniformément, réduisant ainsi la contrainte de flexion sur chaque dent.
Qualité de fabrication
La manière dont l’engrenage est fabriqué peut avoir un impact important sur sa résistance à la flexion. Les engrenages usinés avec précision avec des surfaces lisses et des profils de dents précis sont moins susceptibles de présenter des concentrations de contraintes. Une mauvaise fabrication peut entraîner des défauts tels que des fissures ou des formes de dents inégales, ce qui peut affaiblir considérablement l'engrenage.
Considérations pratiques
Lorsque vous calculez la résistance à la flexion des engrenages droits en laiton pour votre application, il est important d'être réaliste. Vous devez prendre en compte des facteurs réels tels que l'environnement d'exploitation, le type de charge (stable ou fluctuante) et la durée de vie prévue de l'engrenage.
Par exemple, si l'engrenage doit être utilisé dans un environnement à haute température, les propriétés du laiton peuvent changer. Vous devrez peut-être ajuster vos calculs en conséquence. De plus, si la charge fluctue, vous devez tenir compte de la fatigue, qui peut entraîner la défaillance de l'engrenage même si la contrainte de flexion maximale se situe dans la limite autorisée.
Contactez-nous pour vos besoins en matière d'équipement
Si vous êtes encore un peu confus quant au calcul de la résistance à la flexion des engrenages droits en laiton ou si vous recherchez l'engrenage parfait pour votre projet, n'hésitez pas à nous contacter. En tant que fournisseur d'engrenages droits en laiton de haute qualité, nous disposons de l'expertise et des produits pour répondre à vos exigences. Que vous ayez besoin d'unEngrenage droit fraisé à 18 et 20 dents, unPignon d'engrenage, ou unEngrenage droit en plastique, nous avons ce qu'il vous faut. Commençons une conversation et trouvons la meilleure solution pour vous !
Références
- Dudley, DW (1962). Manuel d'équipement. McGraw-Colline.
- Normes AGMA. Association américaine des fabricants d'engrenages.
